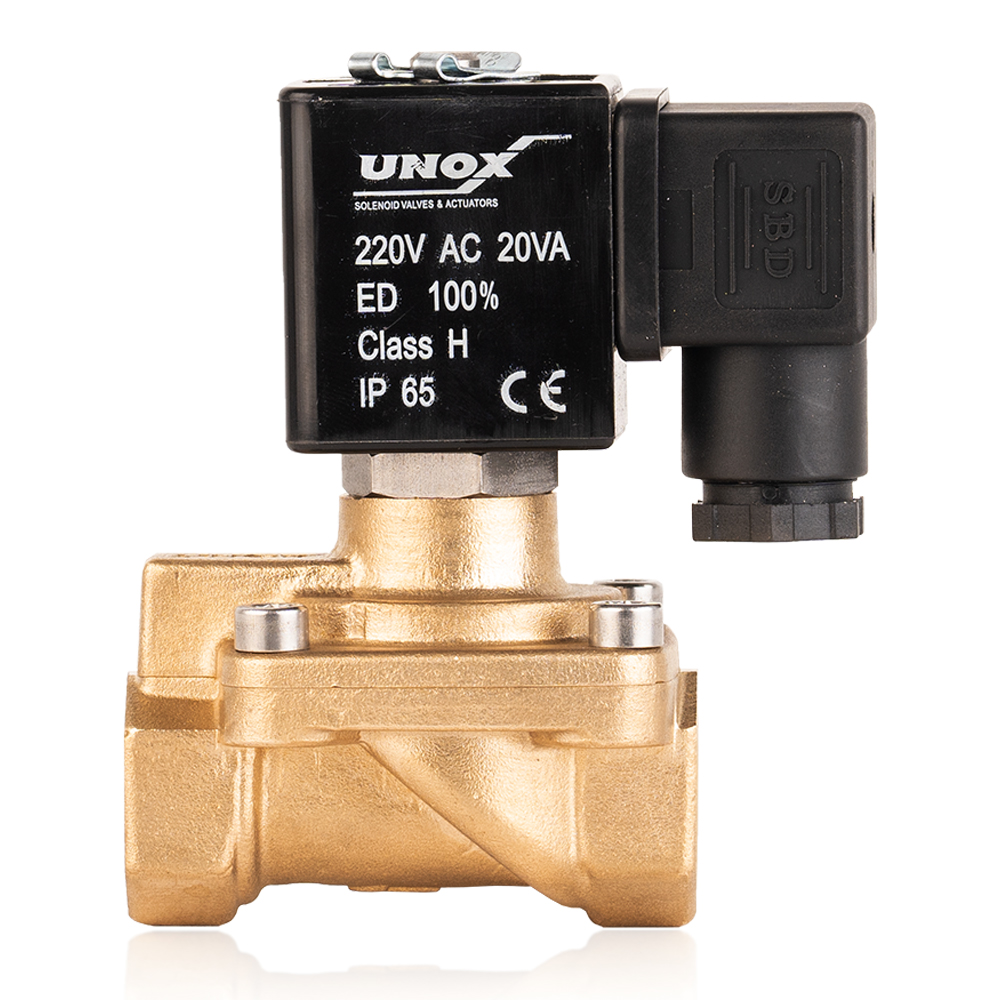

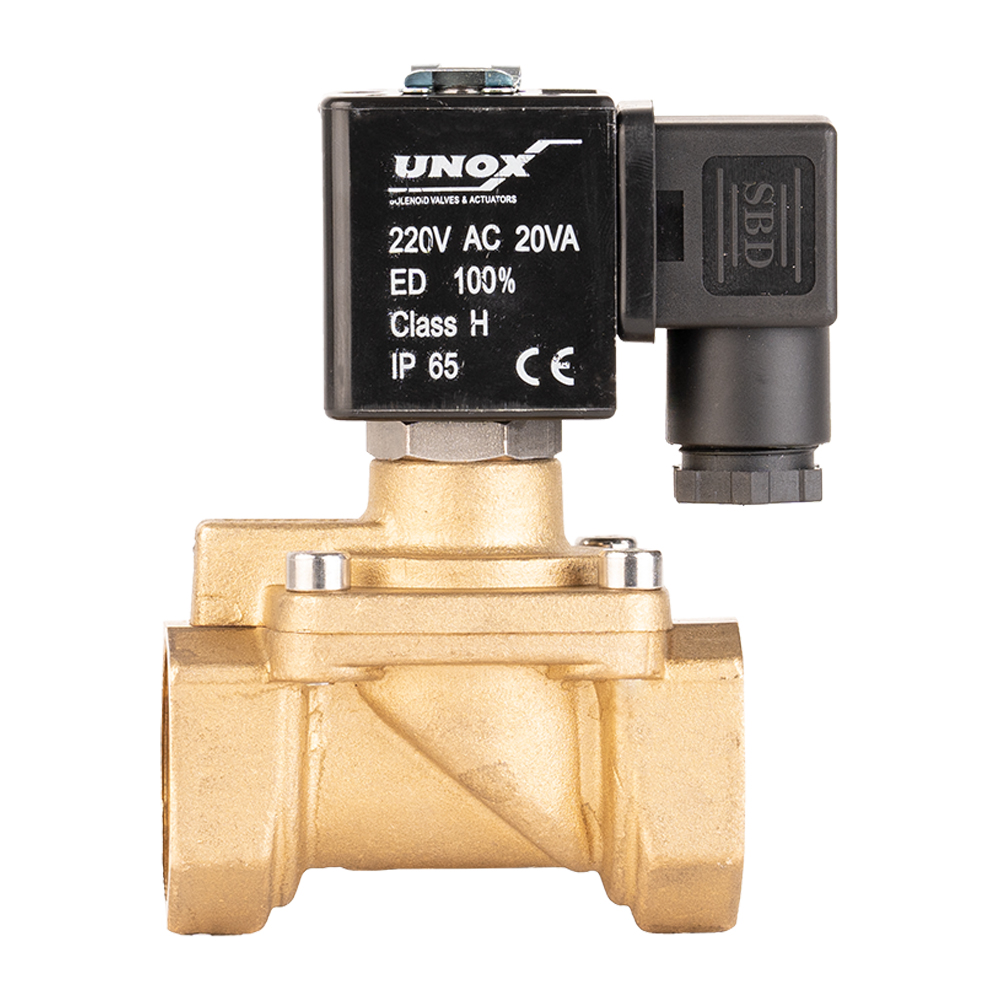

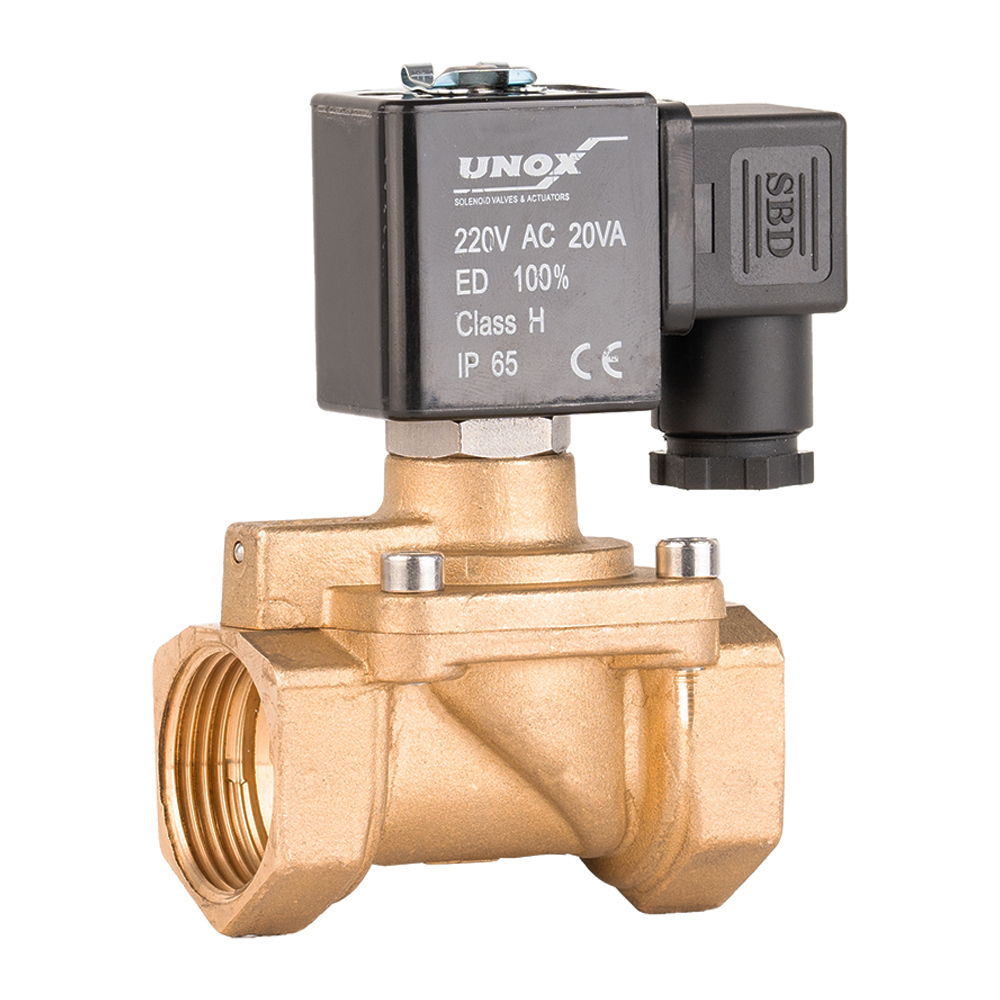

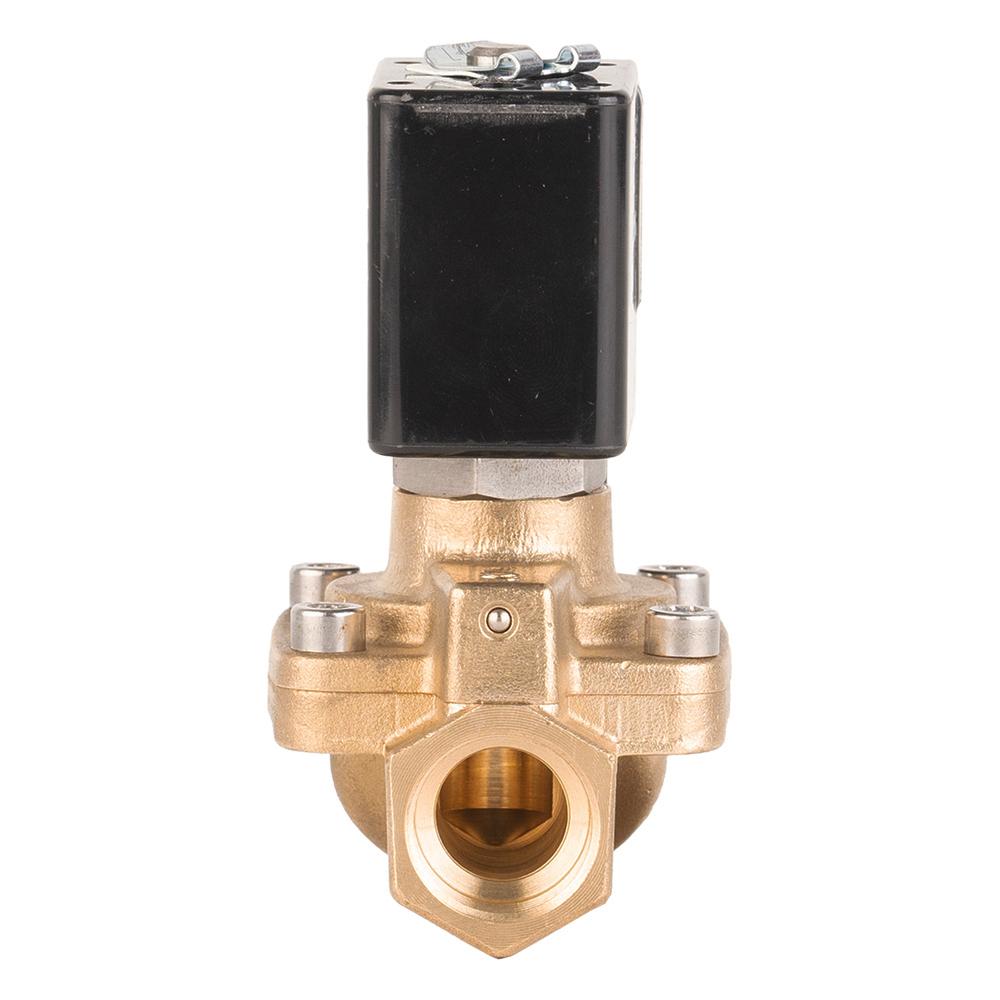

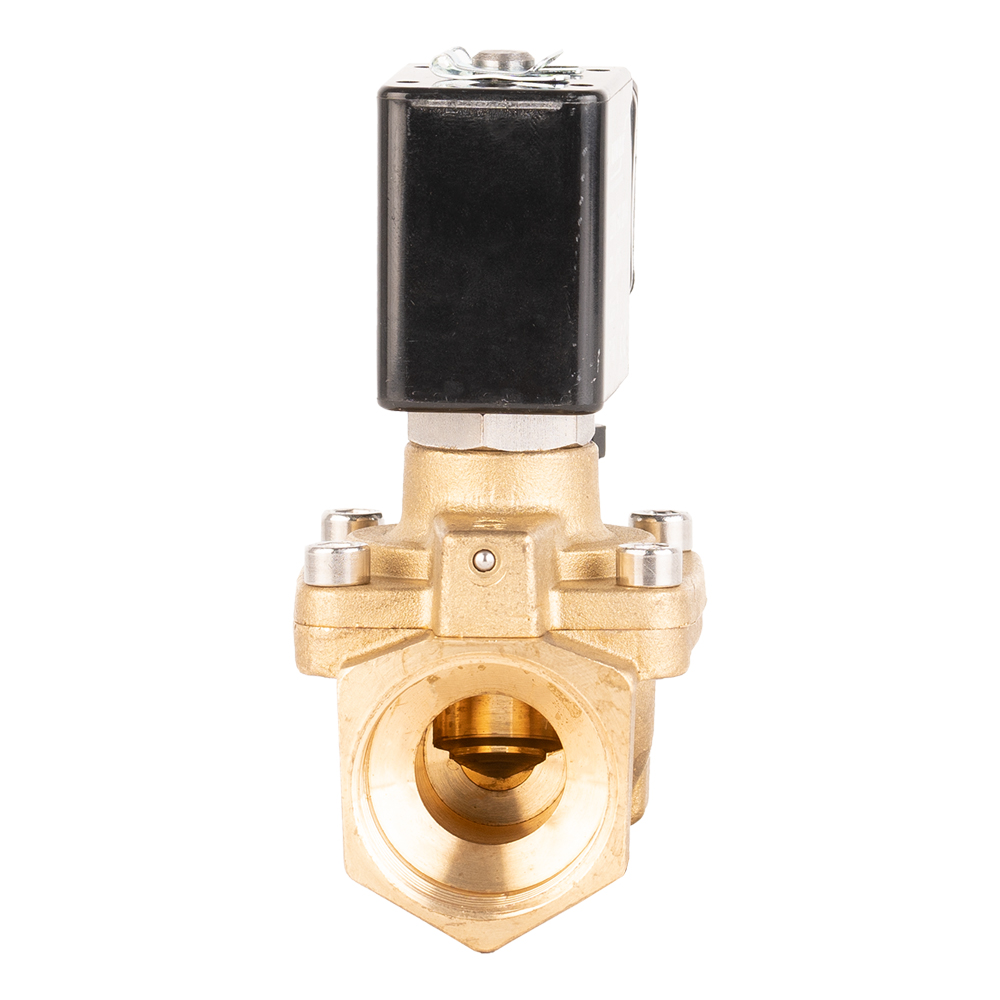

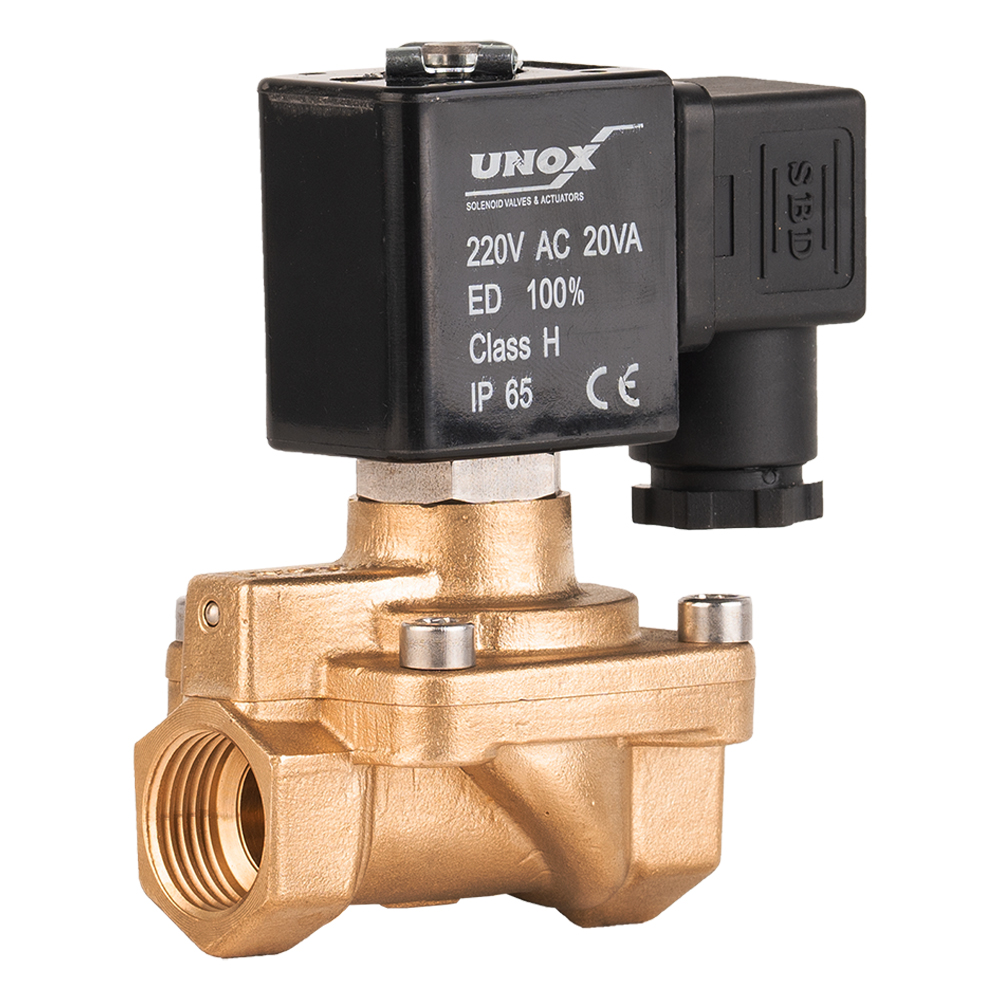

GENEL MAKSAT YÜKSEK BASINÇ NORMALDE KAPALI SOLENOİD VALF (0.5-40 Bar)
Genel Maksat Yüksek Basınç Solenoid Valf Nedir?
Yüksek basınç solenoid valf, basınçlı bir gaz veya sıvının akışını kontrol eden bir elektromekanik valftir. Bu tip valfler, elektrik sinyali aldıklarında solenoid (manyetik alan oluşturan bir bobin) tarafından harekete geçirilerek açılıp kapatılabilirler. Böylece, sistemdeki akışı kontrol edebilir veya durdurabilirsiniz. AC ve DC elektrik enerjisiyle çalışıp, çeşitli akışkanların (hava, gaz, yakıt, buhar, su, vb.) kontrolünü sağlar. İki veya üç yollu çeşitleri vardır. Gövde, kovan, bobin, diyafram ve çekirdekten oluşmaktadır.
Genel Maksat Yüksek Basınç Solenoid Valf Nerelerde Kullanılır?
Yüksek basınç solenoid valfler, hat basıncının yüksek (0,5 – 40 bar arası) olduğu tesisatlar için tasarlanmıştır. Genellikle endüstriyel otomasyon sistemlerinde kullanılır. Örneğin, bu tip valfler kimya, enerji, madencilik ve gıda endüstrisinde sıklıkla kullanılır. Yüksek basınç solenoid valfler, çeşitli tesisat sistemlerinde kontrol edilebilen akışı sağlar. Bu sayede, sıvı veya gaz akışının doğru bir şekilde yönlendirilebilmesi ve kontrol edilebilmesi sağlanır.
Solenoid valfler normalde kapalı (bobin enerjiyi aldığında kapalı olan vanayı açmak üzere) ve normalde açık (bobinden enerjiyi aldığında açık olan vanayı kapatmak üzere) olmak üzere iki tip olarak imal edilmektedir.
Normalde Kapalı Durum Çalışma Sistemi
Normalde Kapalı Solenoid valf başlangıçta akışkanın geçişine izin verir. Valfin açılması için bobine gelen elektrik akımı ile bobin harekete geçerek çekirdeği yukarı doğru çeker ve orifis deliğinin ağzını açılır ve bu sayede yüksek basınç altındaki akışkan bypass deliğinden hızlı bir şekilde çıkışa ilerler. Bu ilerlemeyle birlikte içerideki basınç çok hızlı bir şekilde düşer ve içerde basınç farkı oluşur. Bu farktan dolayı diyafram yay kuvvetini yenerek yukarı doğru kalkar ve akışkan geçişine izin verilir bu sayede valf açık konuma gelmiş olur. Tüm bunlar çok kısa bir zaman içerisinde gerçekleşir. Ürünümüz en iyi verim alabilecek şekilde tasarlanmıştır.
Genel Özellikler
- Conta: PTFE / Viton
- Kovan: Paslanmaz
- Gövde: Pirinç
- Çekirdek: Paslanmaz
- Sıcaklık: -10 / +150 °C
- Bobin: Soketli
- Basınç: 0,5 – 40 Bar
Öneriler
Solenoid valfi bobin yukarıda kalacak şekilde monte ediniz. Tesisatta solenoid valften önce pislik tutucu gibi vs. filtreler kullanınız. Yüksek sıcaklıklar için daha dayanıklı diyafram ve conta malzemesi kullanmaktayız. Siparişlerde yüksek sıcaklık için diyafram ve conta isteğinizi belirtiniz.
Solenoid Valf Seçiminde Dikkat Edilmesi Gerekenler:
- Bobin kullanılacağı çalışma voltajına uygun seçilmelidir(AC-DC). Uygulanacağı yere göre koruma ve yalıtımı sağlanmalıdır. (Elektrik Hava geldiğinde açılıp, elektriği kestiğinizde tekrar kapalı pozisyonu alır)
- Kullanacağınız hat veya sistemde min.ve maks. basınç değerleri valfin seçiminde çok önemlidir.
- Akışkanın niteliği ve sıcaklığı valfin seçimine direkt etkendir
- Akışkanın yönü ile gövde üzerinde ok işareti aynı yönde olup montaja dikkat edilmelidir.
- Solenoid valf çekvalf işlevi görmediğinden ters basınçlarda akışkan geri akar. Bu durumlarda solenoid valften sonra bir çekvalf takmak bağlantı açısından doğrudur.
- Valfin takılı olduğu hat pisliklerinden arındırılmış olmalıdır.
Varyasyon1
- 0.375 Inch
- 0.5 Inch
- 0.75 Inch
- 1 Inch
Varyasyon2
- 24V DC
- 220V AC
