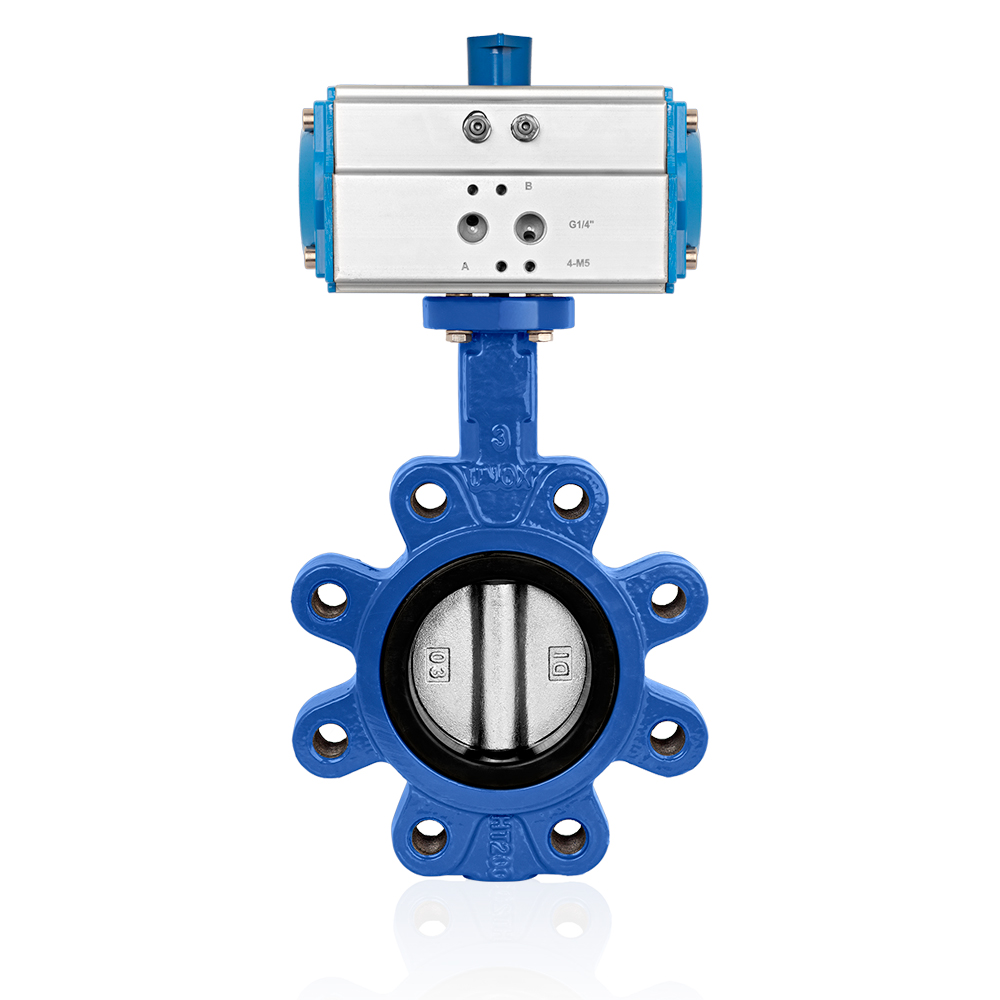

ÇİFT ETKİLİ PNÖMATİK AKTÜATÖRLÜ PASLANMAZ KLAPELİ LUG TİP KELEBEK VANA
Pnömatik Aktüatörlü Lug Tip Kelebek Vana Nedir?
Kelebek vana, gaz, su veya hava gibi sıvı veya gazların akışını kontrol etmek için kullanılır. Bir çift kapaktan oluşur ve bu kapaklar bir eksen etrafında dönerler. Bir kapak açık iken, diğeri kapalıdır ve bu sayede akışı kontrol edebilir. Kelebek vanalar, genellikle büyük çaplı borular veya hortumlar için kullanılır ve sıklıkla su, gaz veya hava gibi maddelerin akışını kontrol etmek amacıyla tesislerde, fabrikalarda ve endüstriyel tesislerde kullanılır.
Pnömatik Aktüatörlü Lug Tip Kelebek Vanalar; su ve korozif olmayan akışkan uygulamalarında tesisatın dar bölgelerinde tercih edilen, pirinç veya paslanmaz klapeli, wafer ve lug tipi imalatı yapılan iki flanş arası bağlantılı, hava beslemesi ile çalıştırılan pnömatik aktüatörlü değişik bağlantı çapları olan kelebek vanalardır.
Ürün Özellikleri
- Gövde: GGG-40 Sfero Döküm
- Disk: AISI316, AISI304, AL-BR
- Mil: Paslanmaz Çelik
- Sıcaklık: -10ºC / 110ºC
- Conta: EPDM
Uygulama Alanları
- Isıtma, havalandırma ve iklimlendirme sistemleri
- Su arıtma ve dağıtım sistemleri
- Maden sanayii
- Gemi inşası ve sondaj tesisleri
- Gıda ve kimya işletmeleri
- Yangın söndürme sistemleri
- Su, deniz suyu, toz, gaz, atık su ve hava
Pnömatik Aktüatörlü Lug Tip Vana Kontrolü iki şekilde yapılır:
- On-Off kontrol
- Oransal kontrol
Konstrüksüyon
- Alüminyum Ekstrüzyon, içten ve dıştan korozyona mukavim, uzun ömür ve düşük sürtünme kat sayışı için çok hassas işlem tekniğiyle elde edilen silindir yüzeyi
- Simetrik ve kolay montaj pozisyonu; hızlı çalışma sağlayan aynı zamanda pistonları basitçe yer, değiştirerek ters yönde çalışma imkanı sağlayan, özel alüminyum alaşımdan üretilmiş kompakt pistonlar.
- İstenildiği taktirde,45°- 90° açılarda montaj imkanı sağlayan ve aynı zamanda her açı montajında piston stroku ile uyumlu çalışan simetrik, korozyona mukavim yüksek kalite çelikten üretilmiş pinyon.
- En kısa sürede açma kapama imkanı, düşük sürtünme katsayısı, sürtünmeli yüzeylerde aşınmayı minimuma indiren, endüstriyel sert plastikten üretilmiş yataklama elemanları.
- Piston ve pinyona, sessiz, uyumlu, maksimum verimde çalışacak özel işlem tekniğiyle hassas makinalarda açılmış modül dişliler.
- Uzun süreli korozyona dayanıklı paslanmaz çelik bağlantı elemanları.
- En son spesifikasyonlara tam uygunluk. Solenoidler, sınır şalterleriyle diğer aksesuarları kolayca monte ve demonte edebilmesi ve ürünlerin birbiriyle değiştirilebilmesi için; ISI 5211, DIN 3337 ve VDI/VDE 3845NAMUR standart ve normlara uygundur.
Varyasyon
- DN40
- DN50
- DN65
- DN80
- DN100
- DN125
- DN150
- DN200
- DN250
- DN300
