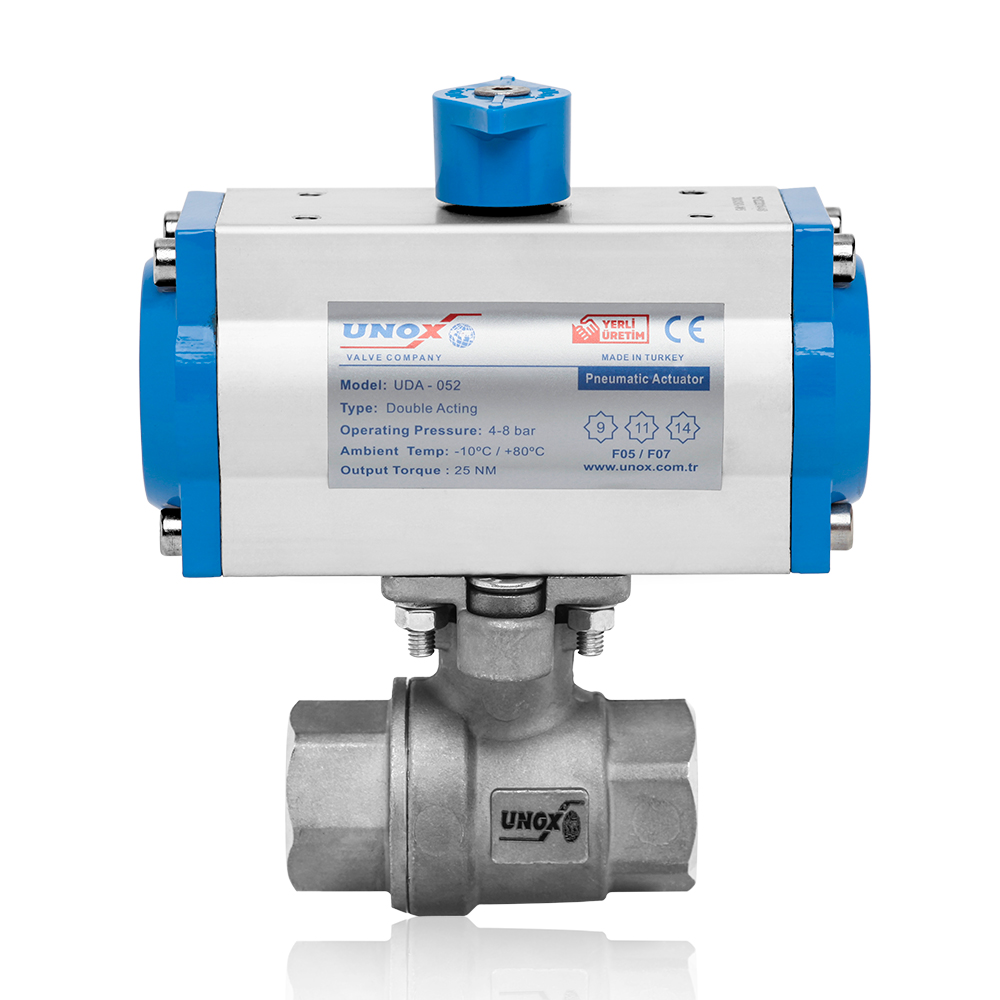

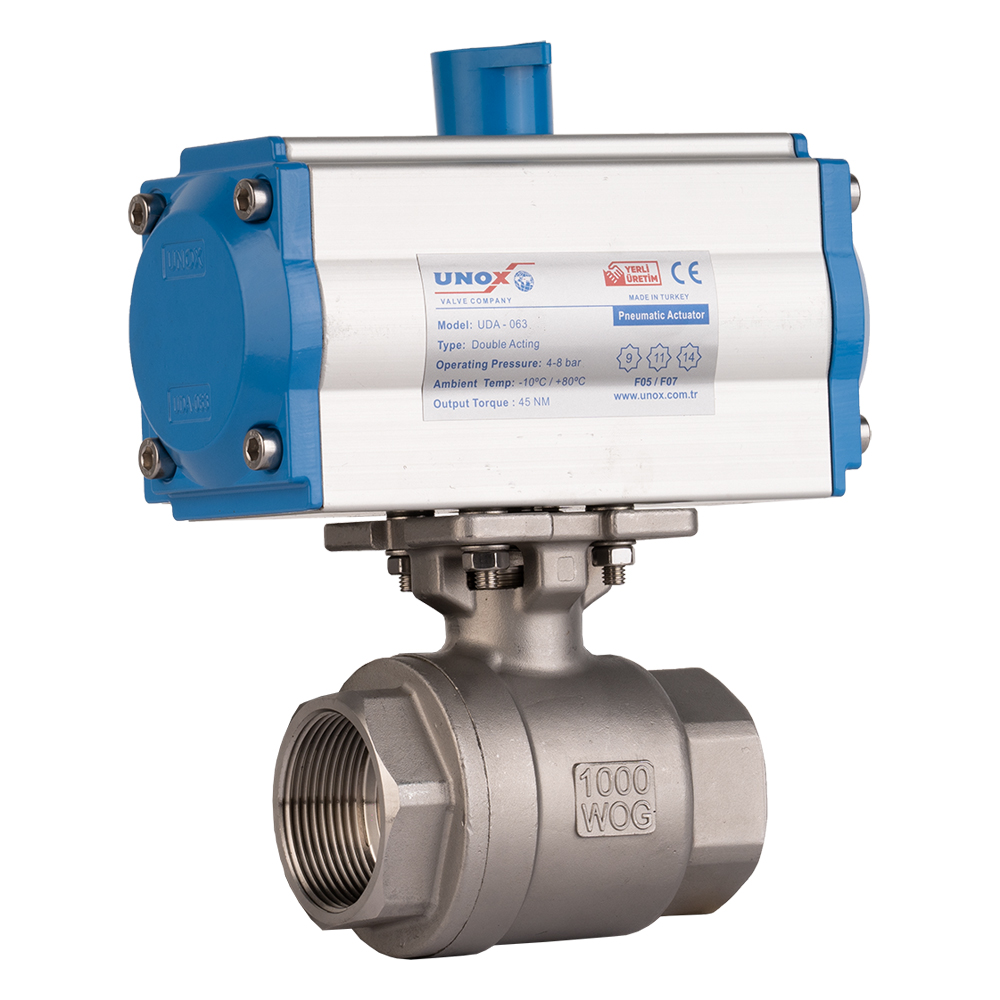

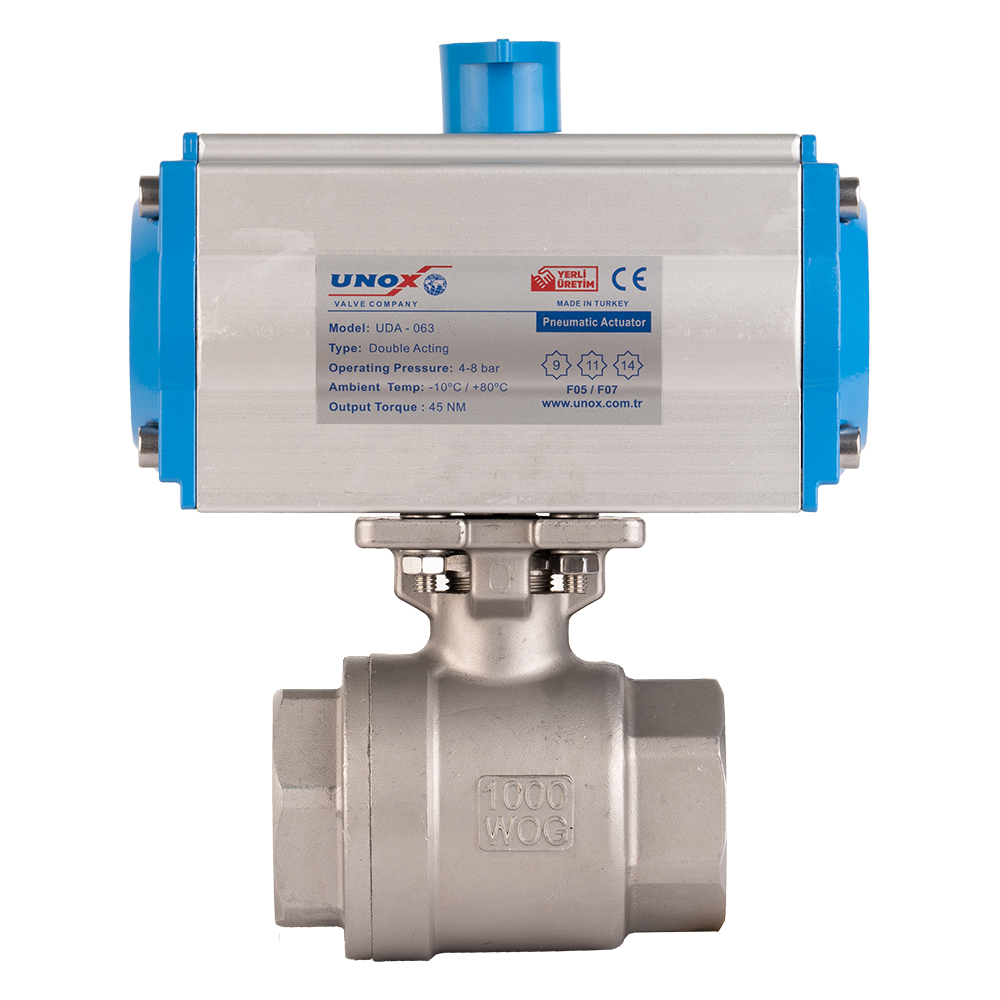

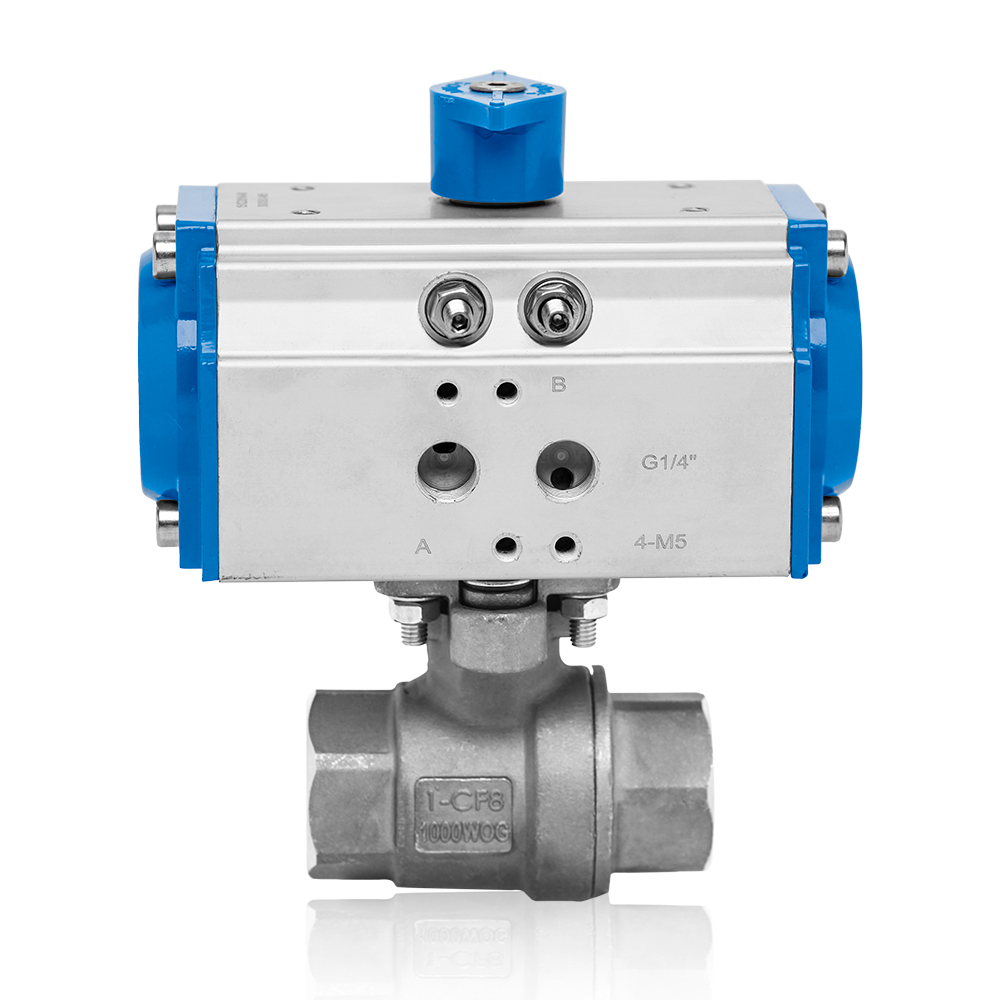

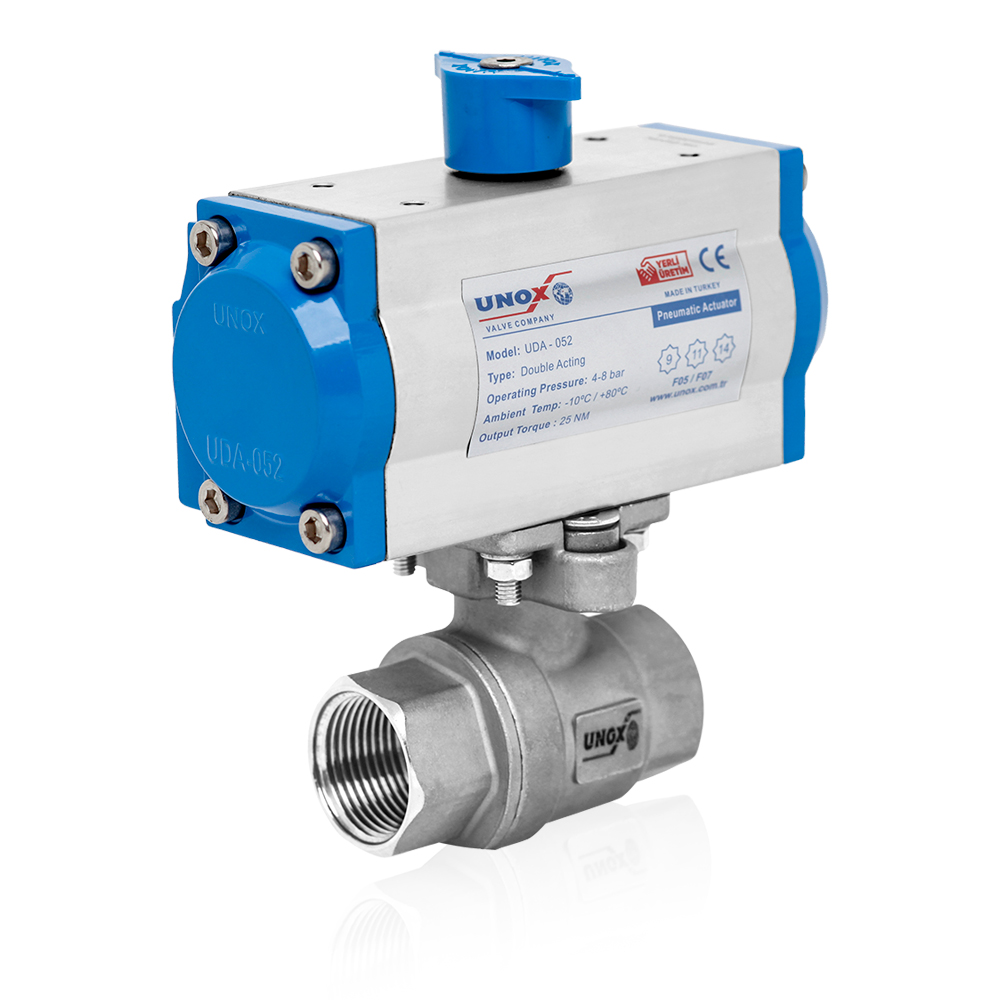

ÇİFT ETKİLİ PNÖMATİK AKTÜATÖRLÜ PASLANMAZ 2 PARÇALI DİŞLİ KÜRESEL VANA
Pnömatik Aktüatörlü Paslanmaz Küresel Vana Nedir?
Dişli küresel vana, mekanik dişli sistemi kullanarak, bir tüp veya borunun içinden geçen sıvıyı kontrol etmek için kullanılır. Küresel vanalar genellikle, bir borunun içinden geçen sıvıyı açma veya kapama işlemlerini gerçekleştirirken kullanılır. Dişli küresel vanalar, genellikle büyük ölçekli tesislerde, endüstriyel sıvı ve gaz akışının kontrolünde kullanılır.
Dişli küresel vanalar, çeşitli özellikleri nedeniyle, endüstriyel tesislerde sıklıkla kullanılır. Örneğin, yüksek basınçlı sıvı ve gaz akışlarını kontrol etmek için idealdir ve genellikle, büyük ölçekli tesislerde sıklıkla kullanılır. Ayrıca, dişli küresel vanalar, yüksek sıcaklıklarda veya aşırı soğuk koşullarda çalışabilir ve bu nedenle, endüstriyel tesislerde sıklıkla tercih edilir.
Bağlantı çaplarına göre; 9 nm ile 400 nm kuvvetleri arasında değişen aktüatöler ile tercihe bağlı yardımcı eleman olarakta switch box ve yön valfleri kullanılmaktadır.
Kodlarına göre pnömatik aktüatörler, kuvvet bilgileri ve vana uygulamalarımız aşağıdaki gibidir:
- UDA 040 = 9 nm
- UDA 052 = 25 nm
- UDA 063 = 50 nm
- UDA 083 = 94 nm
- UDA 092 = 135 nm
- UDA 105 = 270 nm
- UDA 125 = 400 nm
Pnömatik Aktüatörlü Paslanmaz Küresel Vana Kontrolü iki şekilde yapılır:
- On-Off kontrol
- Oransal kontrol
Konstrüksüyon
- Alüminyum Ekstrüzyon, içten ve dıştan korozyona mukavim, uzun ömür ve düşük sürtünme kat sayışı için çok hassas işlem tekniğiyle elde edilen silindir yüzeyi
- Simetrik ve kolay montaj pozisyonu; hızlı çalışma sağlayan aynı zamanda pistonları basitçe yer, değiştirerek ters yönde çalışma imkanı sağlayan, özel alüminyum alaşımdan üretilmiş kompakt pistonlar.
- İstenildiği taktirde,45°- 90° açılarda montaj imkanı sağlayan ve aynı zamanda her açı montajında piston stroku ile uyumlu çalışan simetrik, korozyona mukavim yüksek kalite çelikten üretilmiş pinyon.
- En kısa sürede açma kapama imkanı, düşük sürtünme katsayısı, sürtünmeli yüzeylerde aşınmayı minimuma indiren, endüstriyel sert plastikten üretilmiş yataklama elemanları.
- Piston ve pinyona, sessiz, uyumlu, maksimum verimde çalışacak özel işlem tekniğiyle hassas makinalarda açılmış modül dişliler.
- Uzun süreli korozyona dayanıklı paslanmaz çelik bağlantı elemanları.
- En son spesifikasyonlara tam uygunluk. Solenoidler, sınır şalterleriyle diğer aksesuarları kolayca monte ve demonte edebilmesi ve ürünlerin birbiriyle değiştirilebilmesi için; ISI 5211, DIN 3337 ve VDI/VDE 3845NAMUR standart ve normlara uygundur.
Varyasyon
- 0.5 Inch
- 0.75 Inch
- 1 Inch
- 1.25 Inch
- 1.5 Inch
- 2 Inch
